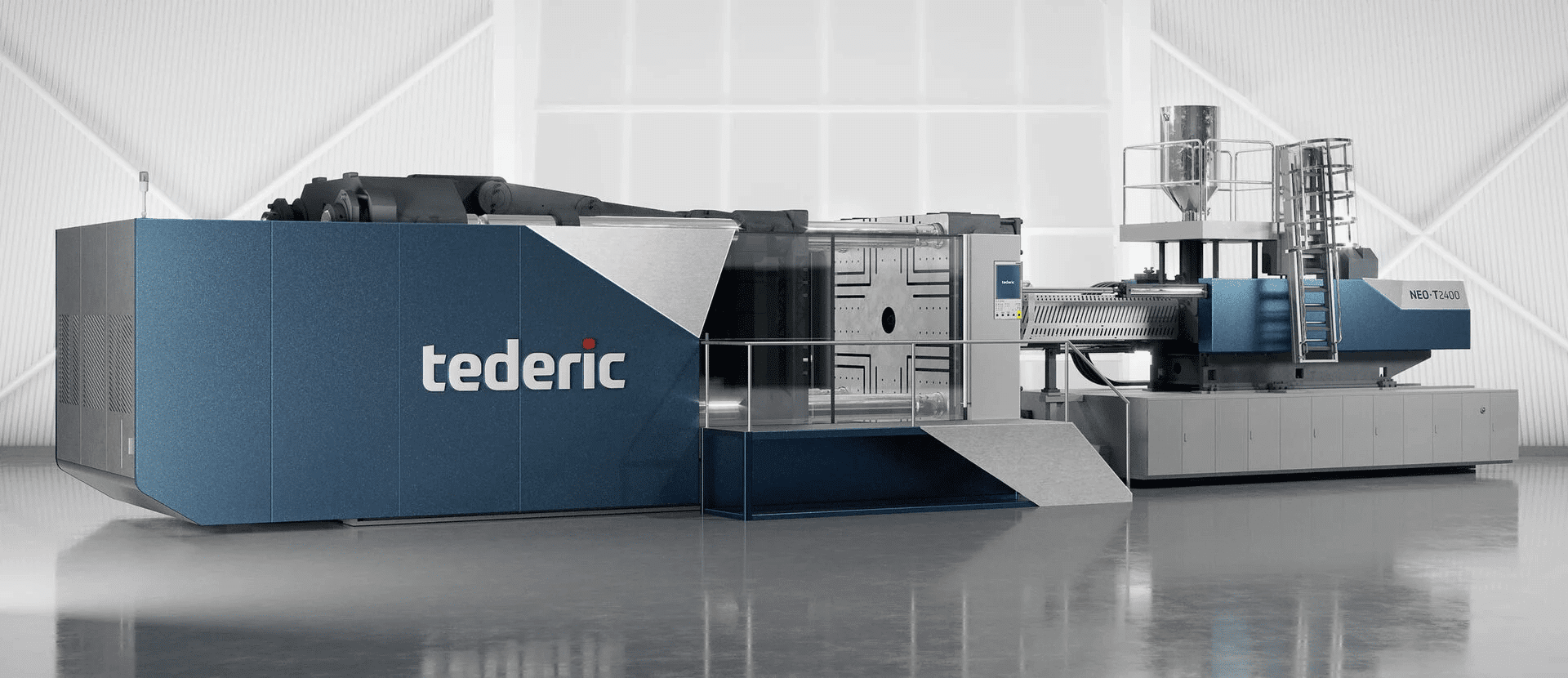

ТПА з колінно-важільним вузлом змикання Tederic NEO T
Зусилля змикання
900 - 10 500 kN
Об’єм упорскування
168 - 6220 см³
Відстань між колонами
360×360 - 1160×1160

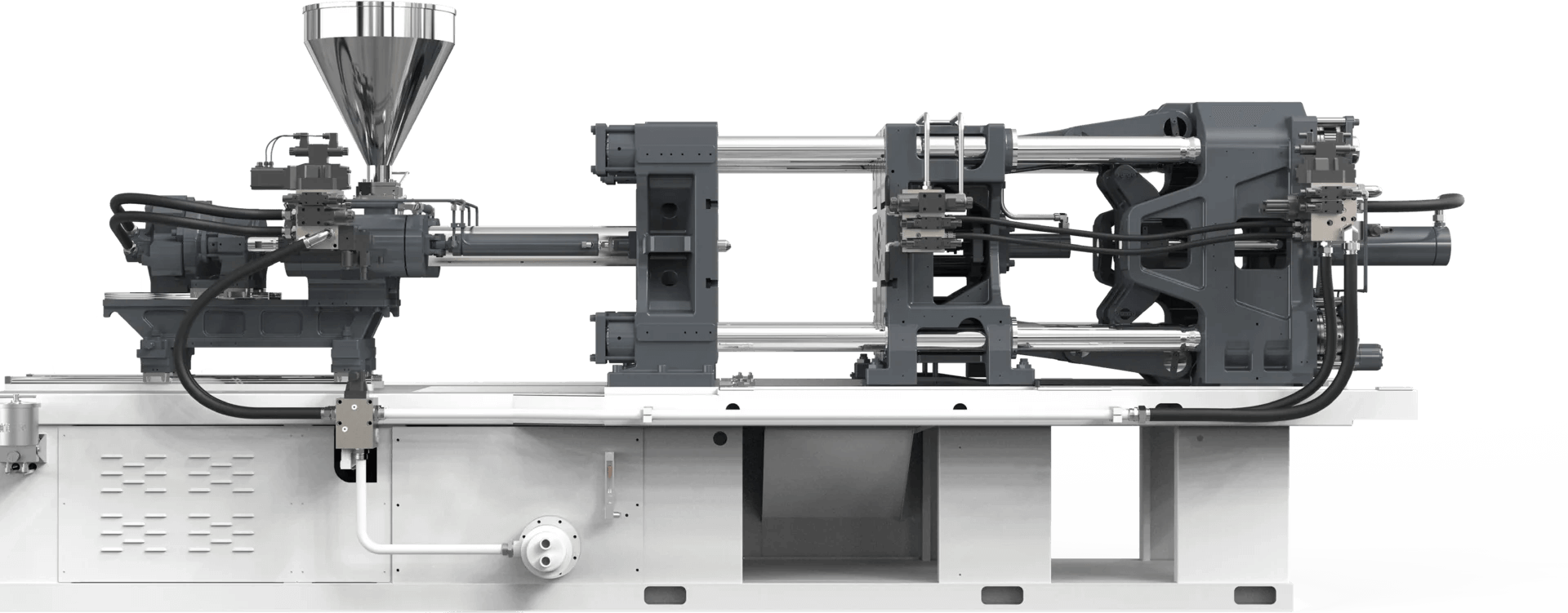

Серія ТПА Tederic NEO T з колінно-важелевим вузлом змикання –
Елегантність та продуктивність у кожній деталі.
Модельний ряд
| Модель | Зусилля змикання | Обʼєм вприскування, см3 | Відстань між колонами, мм |
|---|---|---|---|

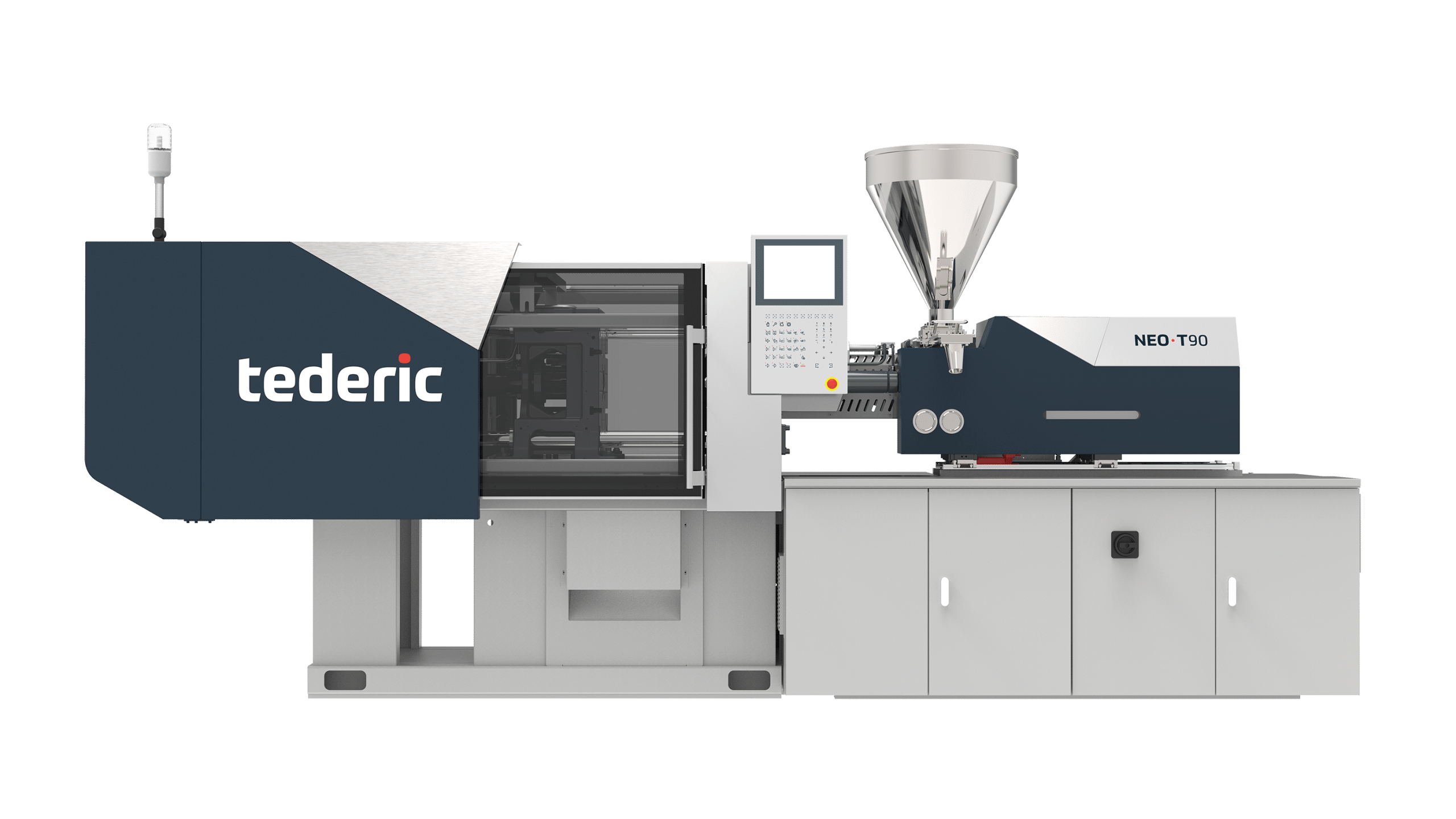

| NEO·T90 | 900 | 168 - 243 | 360×360 |
| NEO·T120 | 1200 | 222 - 310 | 410×410 |

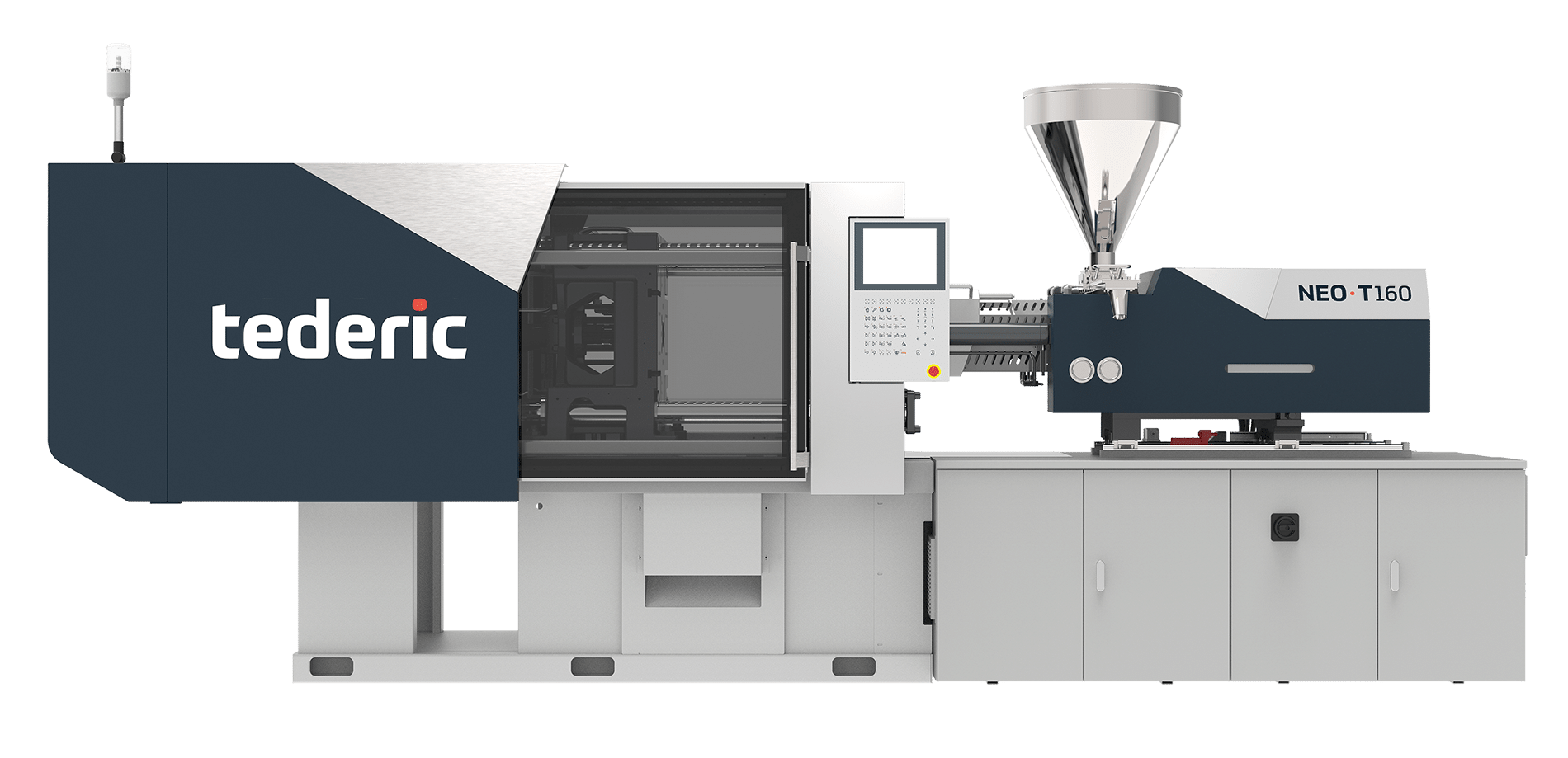

| NEO·T160 | 1600 | 312 - 442 | 470×470 |

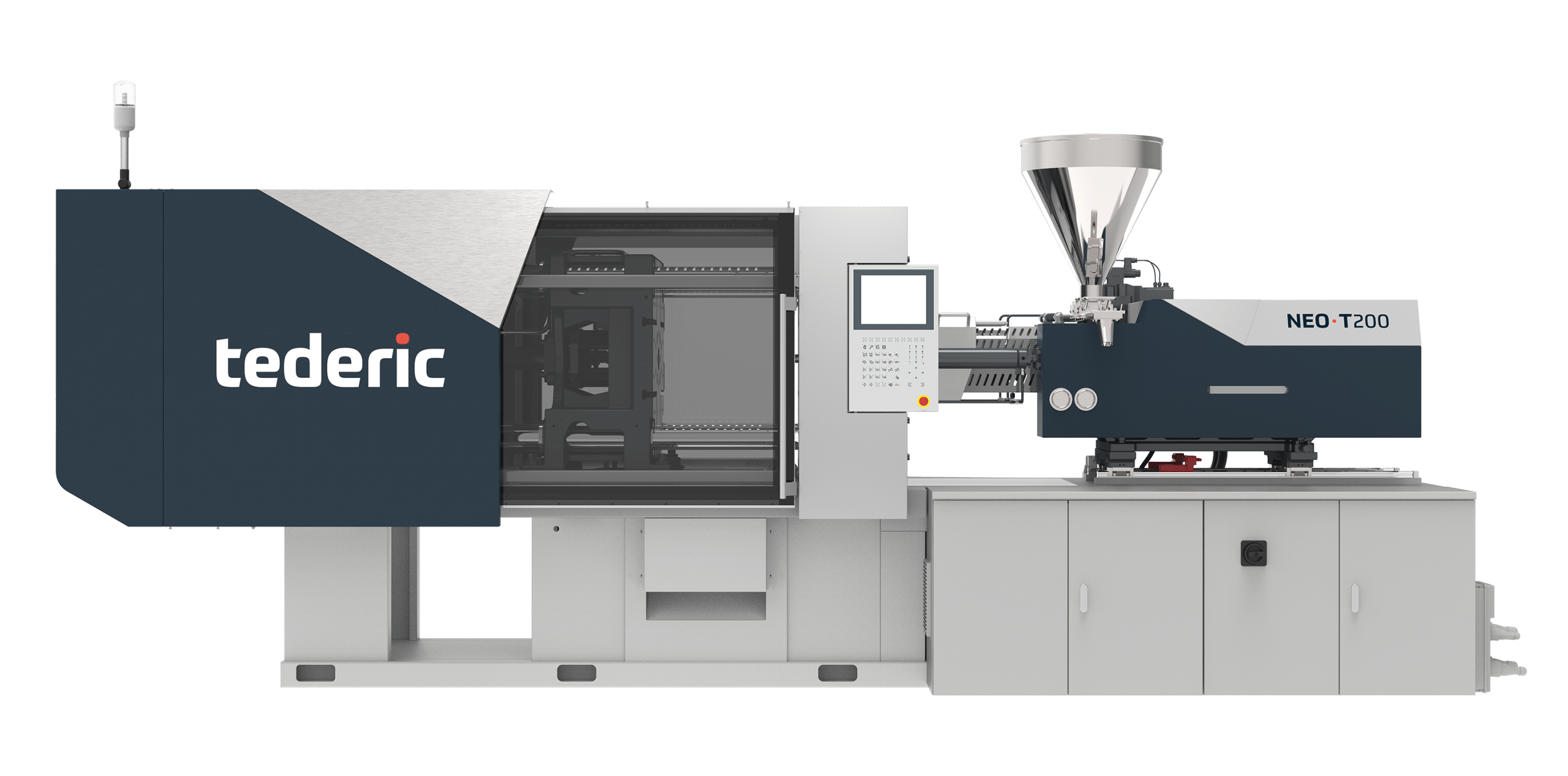

| NEO·T200 | 2000 | 374 - 558 | 530×530 |
| NEO·T260 | 2600 | 522 - 752 | 610×570 |
| NEO·T320 | 3200 | 845 - 1 151 | 710×670 |

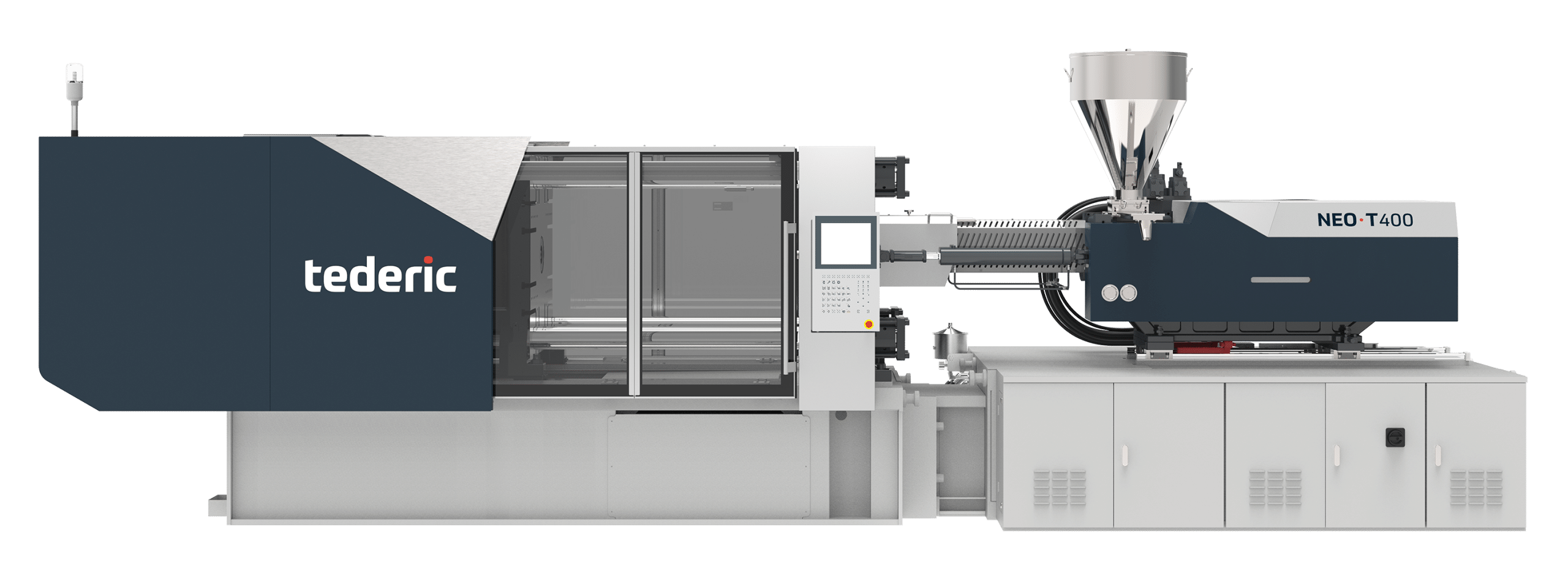

| NEO·T400 | 4000 | 1 161 - 1 546 | 760×710 |

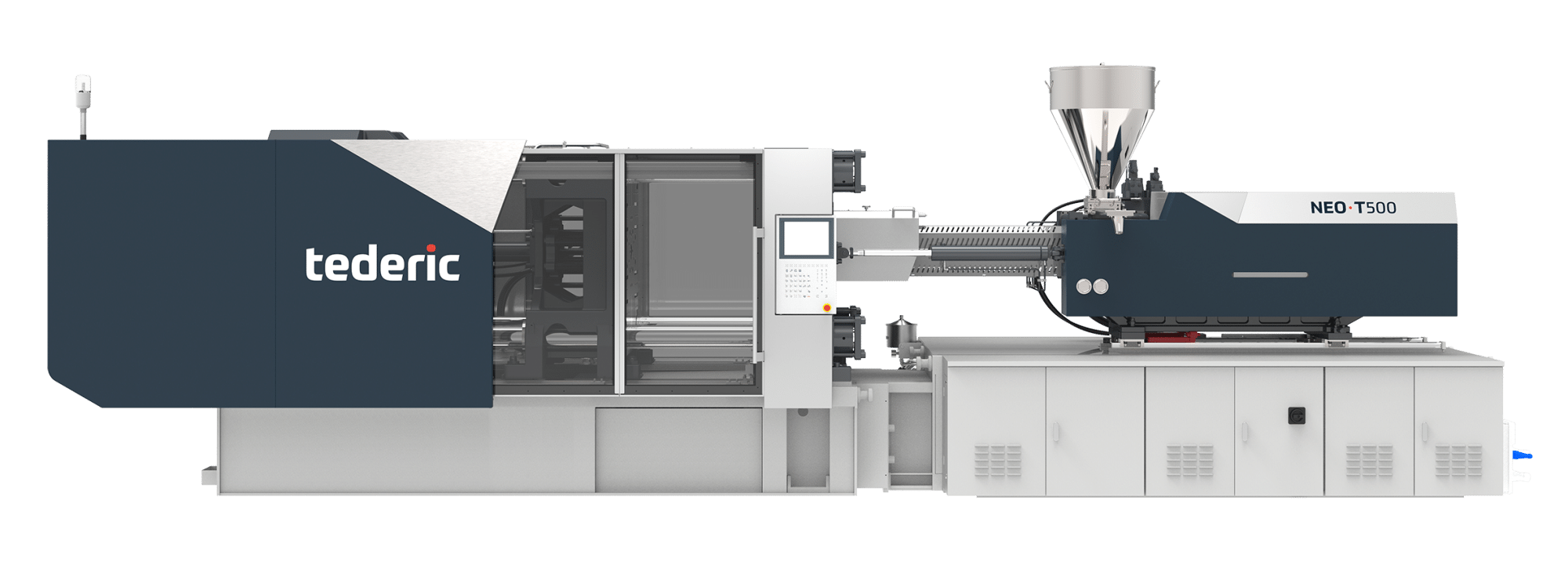

| NEO·T500 | 5000 | 1 785 - 2 293 | 820×820 |
| NEO·T600 | 6000 | 2242-2837 | 880*880 |
| NEO·T700 | 7000 | 2684-3715 | 960*960 |
| NEO·T800 | 8000 | 3276-4894 | 1020*1020 |
| NEO·T1050 | 10500 | 4320-6220 | 1160*1160 |
Серія NEO·T

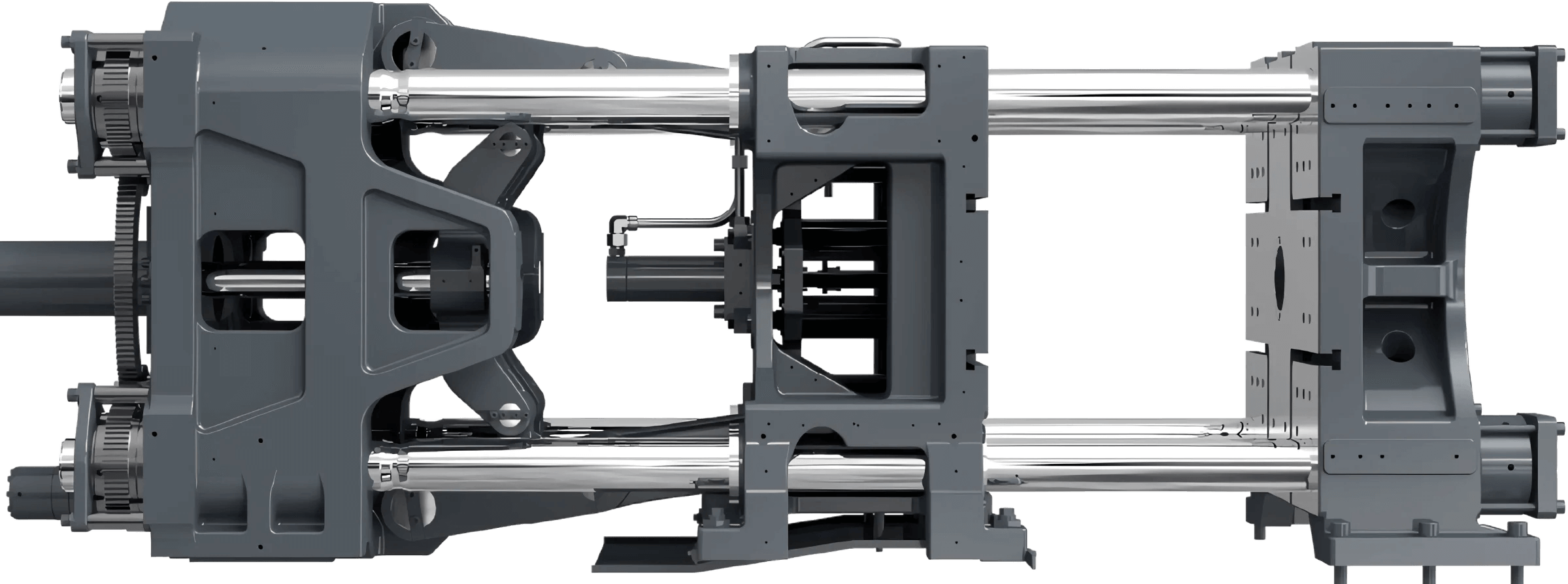

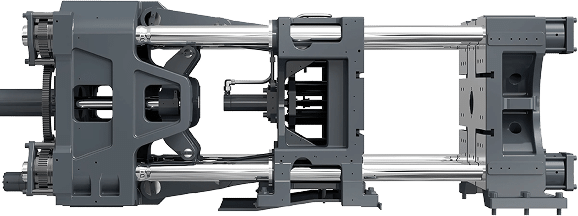

Вузол змикання
Вузол змикання ТПА забезпечує точне позиціонування (≤1 мм).
Максимально допустима вага прес-форм збільшена на 15%, навантаження зменшено на 4%, що гарантує стабільність роботи та довговічність вузла змикання.
Жорстка конструкція

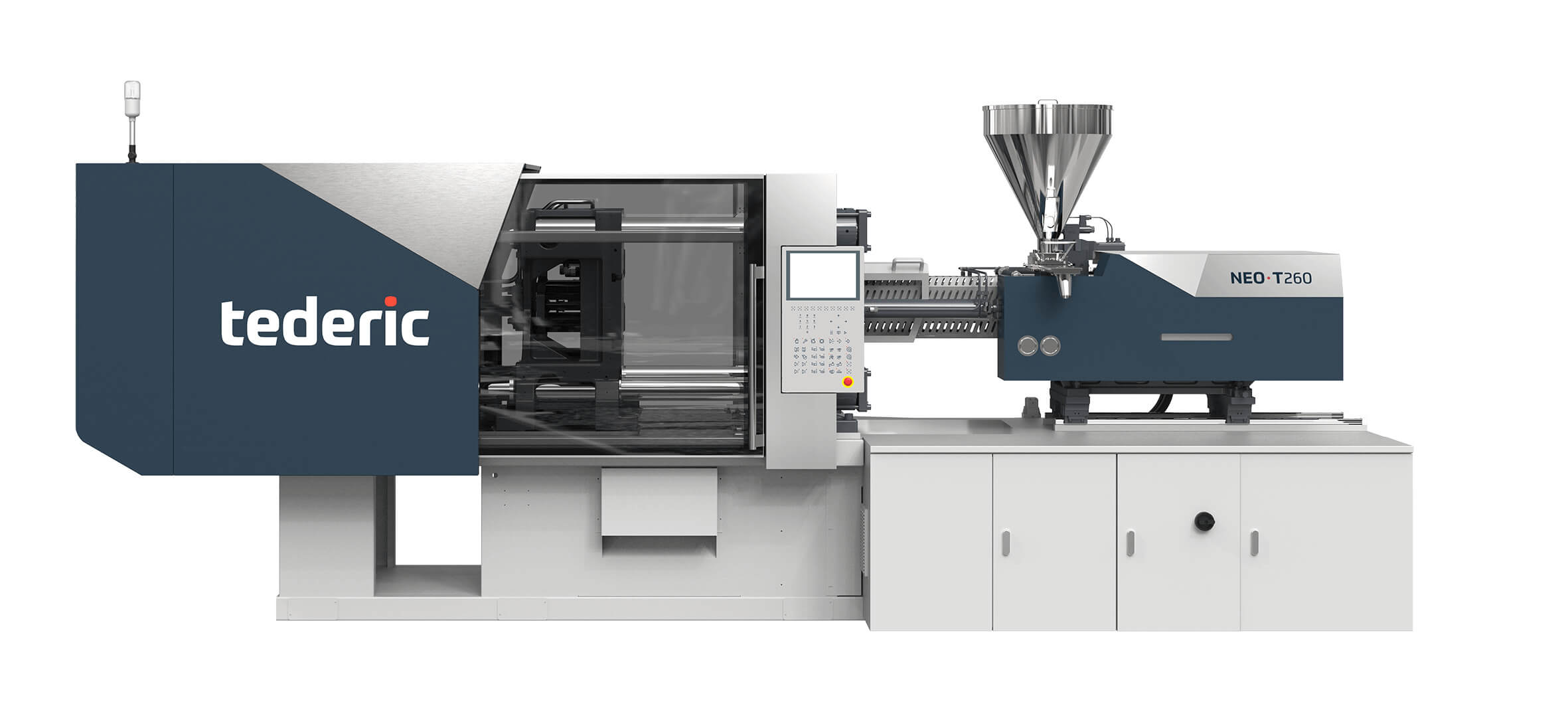

Перероблена структура колінно-важільного механізму дозволяє встановити прес-форми більшого розміру, збільшує жорсткість вузла змикання та зменшує довжину ТПА. Наприклад, для моделі NEO T260 довжина зменшується на 200 мм.
Оптимізація конструкції масляного контуру відкривання та закривання прес-форми
Покращення точності кінцевого положення відкривання та закривання прес-форми.
Коробчаста структура вузла
Перероблена структура зменшує деформації, покращує рівномірність розподілу тиску, оптимізує розташування колон і підвищує продуктивність.
Стандартне кріплення для робота
Стандартна схема отворів для кріплення робота Euromap.
Змазка колінно - ричажного механізму
Автоматична система мастила забезпечують простоту експлуатації.
Змазка колінно - ричажного механізму
Стандартна схема отворів для кріплення робота Euromap. Опори ковзання збільшені.
Серія NEO·T

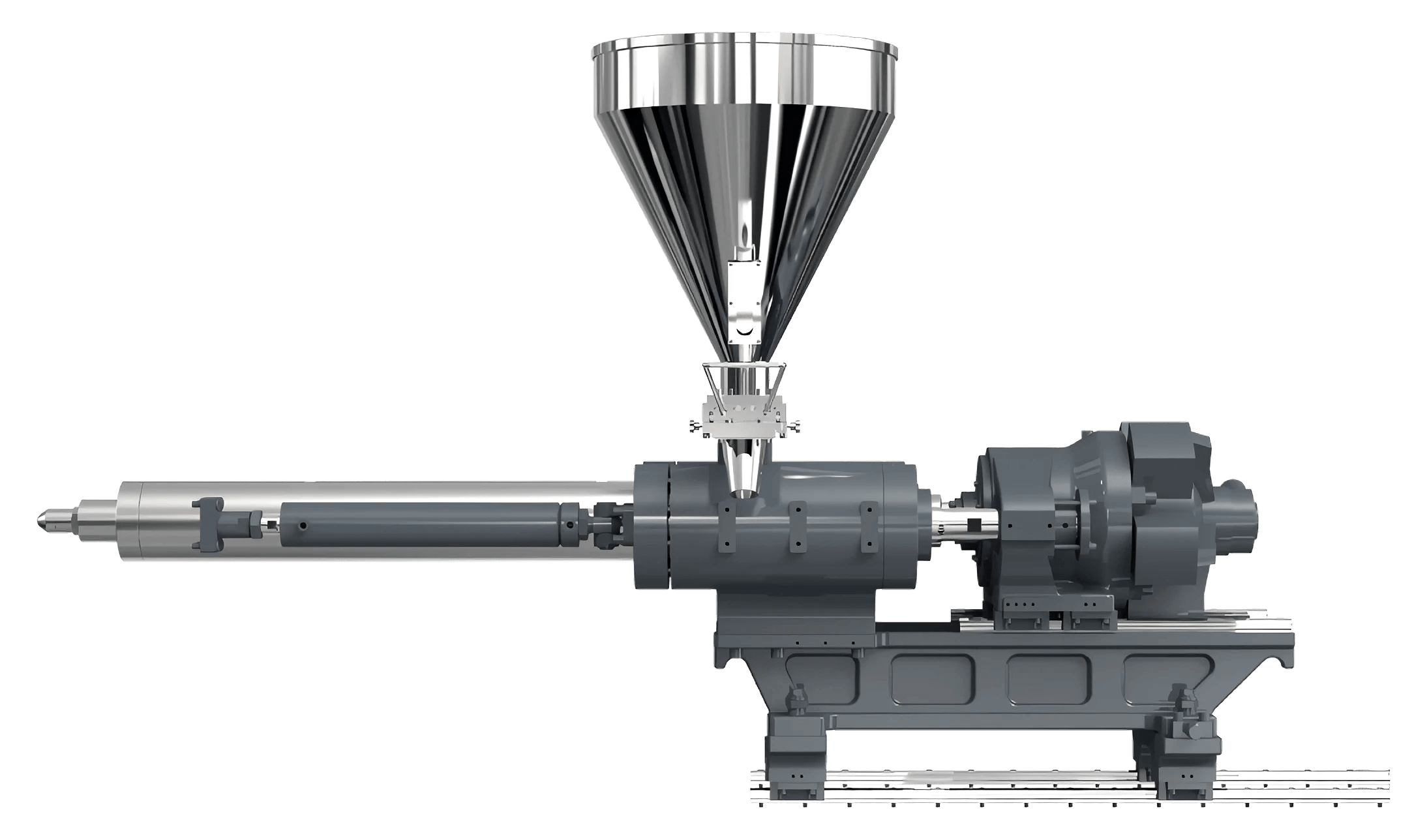

Вузол впорскування
Вузол упорскування вирізняється високою точністю повторюваності упорскування (менше 0,5%), що гарантує стабільність і передбачуваність процесу.
Його модульна конструкція спрощує обслуговування, а суворий контроль температури матеріальної пари (≤±1 °C) сприяє стабільності операцій.
Швидкість упорскування збільшено на 15–30% для малих та на 5–10% для великих термопластавтоматів.
Якісне пластифікування
Пропорційний клапан протитиску забезпечує покращене пластифікування та якісну гомогенізацію розплаву.
Економія енергії та часу
Можливість використання електродвигуна попереднього пластифікування для економії енергії та скорочення часу циклу.
Кастомізація для оптимального вирішення ваших завдань
Можливість використання шнекових пар різної конфігурації для підвищення ефективності пластифікування залежно від виробничих завдань.
Простота та зручність
Поворотний вузол впорскування спрощує обслуговування.
Надійне притискання сопла
Подвійні циліндри каретки забезпечують точне вирівнювання сопла та допомагають уникнути витоку матеріалу.
Плавний рух і точність
Використовуються лінійні напрямні як для руху каретки, так і для впорскування, що забезпечує плавний рух та точність повторюваності ≤0,5%.
Серія NEO·T
Електрика та гідравліка
Надвисока швидкість реакції сервосистеми дозволяє досягти максимального тиску за 28 мс.
Сервопривід підвищеної потужності забезпечує гідравлічній системі ТПА високу продуктивність та покращену чутливість.
Якісне електронне оснащення
Електричний щит із захистом від води та пилу оснащений високоякісними компонентами. Має розділення високовольтних та низьковольтних ланцюгів, що забезпечує надійність і простоту технічного обслуговування.
Незварювальний трубопровід — більш чиста гідравлічна система
Незварювальна трубопровідна система зменшує швидкість забруднення масла та запобігає можливим протіканням.
Просунута система безпеки гідравліки
Гідравлічний захист із визначенням позиції, захист РВД, захист прес-форми при низькому тиску, функція скидання тиску.
Спеціалізований контролер
Спеціально розроблений для ТПА просунутий контролер для зручнішого керування. Підтримується віддалене підключення для допомоги та обслуговування.
Додаткові опції для кастомізації
Моніторинг зусилля замикання, захисна сигналізація системи виштовхування, керування системою гарячих каналів прес-форми.
